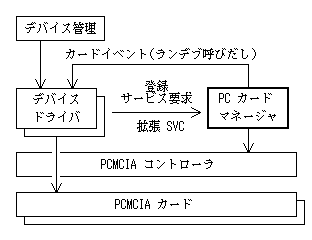

PC カードマネージャは、PCMCIA コントローラに対応したドライバであり、 PCMCIA カード ( 以後 PC カードと呼ぶ ) を対象とするデバイスドライバに対して、コントローラやマシンに依存しない統一的なインタフェースを提供する。

2.2 カードマネージャの機能

カードマネージャは以下に示す機能を持つ。

各種イベントの検出 / 通知

カードの挿入、排出、バッテリ状態変化 ( メモリカードのみ ) などの各種イベントを検出して、対応するドライバに対してランデブ呼び出しにより通知する。

カードに対する共通処理の実行

カードの挿入時には、対応するドライバからのカードへのアクセスを可能とするために、電源供給、リセット処理、属性データの取り出しなどを行なう。
カードの排出時には、カードへのアクセスを禁止するため、電源停止、マップの解除などの処理を行なう。

カードとドライバとの対応づけ

カードが挿入された場合、登録済みの複数のドライバに対して、挿入されたカードが対象とするカードかどうかを問い合わせて、カードとドライバの対応づけを行なう。この結果、対応づけられたドライバのみに挿入カードへのアクセスを許す。
カードが排出された場合は、カードとドライバの対応づけは解消される。

ドライバへの各種サービス機能の提供

属性データの取り出し / 設定
IO 空間 / メモリ空間のマッピング
メモリの読み込み / 書き込み
割り込みに対応する割り込みハンドラの登録
電源制御
その他

2.3 デバイスドライバに必要とされる機能

PC カードを対象とするデバイスドライバは、通常のドライバ機能に加えて、以下の機能が必要となる。

対象とするカードかどうかを判断する機能: 挿入されたカードが自分が対象するカードがどうかをカードの CIS タプル情報を読み出して判断する機能
対象とするカードの初期化機能: 挿入されたカードが対象とするカードの場合、カードのコンフィグレーションや、メモリ空間 / IO 空間のマップ、割り込みハンドラの登録などを行ない、カードを所定の用途に使用できる状態とする機能。この機能は一般にイネーブラと呼ばれる。
カードの挿入 / 排出に伴う機能: 挿入されたカードは任意の時点で排出されたり、再挿入される可能性があるため、それらの操作に対応する機能が必要になる。特に、排出されたカードに対するアクセスがあった場合への対応が重要となる。また、必要であれば、適当なデバイスイベントを発生する機能も必要となる。
その他の機能: メモリカードではバッテリ電源異常への対応などの機能も必要となる。

2.4 制限事項

カードマネージャの制限事項を以下に示す。

カードとドライバの対応は基本的に 1 対 1 の対応のみをサポートしているため、 1 枚の複合機能のカードを 2 つ以上のドライバに対応づけることはできない。すなわち、応答コードの CR_SHARE は未サポートとする。
16 ビット、5V の PC カードのみをサポートする。また、VPP 電源の制御は未サポートとする。
属性メモリ上の CIS タプル情報のみをサポートし、 LONG_LINK によるコモンメモリ上の CIS タプル情報は未サポートとする。

2.5 データ定義 ( `pcmcia.h` )

/* カードイベント種別 */
#define CE_INSERT   1       /* カード挿着               */
#define CE_EJECT    2       /* カード脱着               */
#define CE_BATTERY  3       /* カードバッテリ状態変化   */

/* カードイベントの応答コード */
#define CR_NONE     0       /* 対象カードでない         */
#define CR_OWN      1       /* 対象カード：占有する     */
#define CR_SHARE    2       /* 対象カード：共有する     */

/* カード種別：FUNCID タプルのコード */
#define CK_MULTI    0       /* マルチファンクション     */
#define CK_MEMORY   1       /* メモリ                   */
#define CK_SERIAL   2       /* シリアルポート           */
#define CK_PARALLEL 3       /* パラレルポート           */
#define CK_FIXED    4       /* 固定ディスク             */
#define CK_VIDEO    5       /* ビデオ                   */
#define CK_NETWORK  6       /* ネットワーク             */
#define CK_AIMS     7       /* AIMS                     */
#define CK_SCSI     8       /* SCSI                     */
#define CK_ANY      255     /* 任意(不正)               */
#define CK_NONE     (-1)    /* なし(登録削除)           */

/* カード状態 */
typedef struct {
    UW  kind:8;         /* カード種別 : CK_xxx           */
    UW  battery:2;      /* バッテリ状態:メモリカードのみ */
                        /* 0:OK, 1:警告, 2,3:異常(デッド)*/
    UW  wprotect:1;     /* 書き込み禁止:メモリカードのみ */
    UW  power:1;        /* 電源供給状態                  */
    UW  client:1;       /* 使用中状態                    */
    UW  rsv:19;         /* 予約                          */
} CardStat;

/* マップ / メモリ属性 */
#define CA_IONOCHK  0x10000     /* IO 空間のリソース管理なし    */
#define CA_IOMAP    0x8000      /* IO 空間のマップ      */
#define CA_ATTRMEM  0x4000      /* 属性メモリ指定       */
#define CA_WPROTECT 0x2000      /* 書き込み禁止         */
#define CA_16BIT    0x0800      /* 16 ビットアクセス指定*/
#define CA_IOCS16   0x0400      /* IOCS16 ソース        */

#define CA_WAIT0    0x0100      /* 追加 WAIT 0 指定     */
#define CA_WAIT1    0x0101      /* 追加 WAIT 1 指定     */
#define CA_WAIT2    0x0102      /* 追加 WAIT 2 指定     */
#define CA_WAIT3    (CA_WAIT1 | CA_WAIT2)   /* 追加 WAIT 3 指定 */
#define CA_ZWAIT    0x0104      /* ゼロ WAIT 指定       */
#define CA_SPEED    0x00FF      /* 50 ns 単位のアクセス速度指定 */

/* 電源制御 */
#define CP_POWEROFF 0x00        /* 電源 OFF                 */
#define CP_POWERON  0x01        /* 電源 ON                  */
#define CP_SUSPEND  0x10        /* サスペンド ( 電源 OFF )  */
#define CP_RESUME   0x11        /* レジューム ( 電源 ON )   */
#define CP_SUSRIRES 0x12        /* サスペンド ( RI レジューム )  */
#define CP_POFFREQ(tm)  (((tm) << 16) + 0x99) /* 指定時間 ( 秒 ) 後電源 OFF */

/* 特殊カード ID */
#define TEST_CARDID 0x12345678  /* テスト用特殊カード ID    */

/* タプルデータの最大サイズ */
#define MAX_TUPLESZ (255 + 2)

2.6 カードイベント

登録したデバイスドライバに対しては、デバイスドライバへの要求受け付けランデブポートに対して、カードイベントの呼び出しが行なわれる。

デバイスドライバは、どのような時点でもカードイベント呼び出しを速やかに受け付け、対応した処理を行なったのち応答を戻さなくてはいけない。

カードイベント呼び出し / 応答は、通常のデバイス要求 / 応答のデータ形式を使用して以下の内容で行なわれる。

呼び出し(要求):

DevReq: devid       カード ID
        cmd.cmd     = DC_CARDEVENT
        datano      イベント種別 (CE_xxxx)
        datacnt     カード状態 = CardStat
        taskid      予約(0)
        memptr      予約(0)

カード状態の client は常に 0 となる(意味を持たない)。

応答:

DevRsp: devid       カード ID
        cmd.cmd     = DC_CARDEVENT
        datano      予約
        datacnt     予約
        error       応答コード (CR_NONE / CR_OWN)

`CE_INSERT` イベント ( カード挿入 )

カードを挿入した時点で、登録されているデバイスドライバのうち、以下の条件を満たすドライバに対して順番に発行され、ドライバからの応答コードとして CR_OWN が得られた場合、そのドライバがカードに対応づけられて、イベントの発行はその時点で終了する。

まだカードとの対応づけがされていない。
ドライバの登録時のカード種別が一致している。

CE_INSERT イベントの発行の順番は、初期は登録された順番であるが、最後に排出されたカードに対応づけられていたドライバが、最初になるように順番は変更されていく ( この順番の変更は、不正排出された場合の再挿入に対応するために行なわれる )。

また、ドライバの登録時点で、すでにカードが挿入されており、そのカードがまだドライバに対応づけられていない場合も、 CE_INSERT イベントが発生する。

CE_INSERT イベントを受けたドライバは、そのカードが自分が対象とするカードかどうかを、イベント内のカード状態 ( CardStat ) や、 pcGetTuple() を実行して CIS タプル情報を取り出してチェックする。
このとき、イベント内のカード ID をパラメータとして使用する。

カード ID の下位 2 ビットは物理的な PCMCIA のスロット ( 0 ～ 3 ) を示しているので、ドライバが特定のスロットのみを対象とする場合は、カード ID の値により判断する。

チェックの結果、対象とするカードでない場合は、 CR_NONE の応答コードを戻し、以後、カードマネージャやカードに対するアクセスを行なってはいけない。

チェックの結果、対象とするカードである場合は、必要なカードのコンフィグレーション、メモリ / IO のマップ、割り込みハンドラの登録などを行なったのち、CR_OWN の応答コードを戻す。以後、カードへのアクセスを占有的に行なうことが許され、カードマネージャのシステムコールには、この時のカード ID をパラメータとして使用する。

`CE_EJECT` イベント ( カード排出 )

カードが排出された時点で、対応づけられたドライバにに対して、 CE_EJECT イベントが発行される。

CE_EJECT イベントを受けたドライバは、対象とするカードが排出されたことに対応する処理を行ない応答を戻す。このイベントの場合の応答コードは意味を持たない。
カードが排出されるとカードとドライバとの対応づけは解除されるため、今まで使用していたカード ID は無効となる。

カードが排出されると、メモリ空間や IO 空間のマップは無効になるが、マップ情報は残っているので、通常は、 pcUnMap() を実行してマップ情報を解放することになる。ただし、同一のカードの再挿入が期待され、マップ情報を変更したくないときは、pcUnMap() を実行せず、再挿入された時点で、pcReMap() を実行することによりマップを再度有効にすることができる。

`CE_BATTERY` イベント ( カードバッテリ警告 / 異常 )

メモリカードのバッテリ警告/異常が検出されると、対応づけられたドライバにに対して、 CE_BATTERY イベントが発行される。

CE_BATTERY イベントを受けたドライバは、イベント内のカード状態 ( CardStat ) によりバッテリの状態を確認し、対応するデバイスイベントの発行などの処理を行なって応答を戻す。このイベントの場合の応答コードは意味を持たない。

なお、カードの挿入時点ですでにバッテリ警告/異常のときは、CE_BATTERY イベントは発行されない場合があるため、CE_INSERT イベントの処理においても、カード状態 ( CardStat ) によりバッテリの状態を確認して、正常でない場合は、対応する処理を行なう必要がある。

サスペンド / レジューム処理

PC カードを使用しているデバイスドライバは以下のサスペンド / レジューム処理を行なわなくてはいけない。

サスペンド処理:

pcPowerCtl ( cardid, CP_SUSPEND ) によりカード電源を OFF とする。

モデムカードの RI によるレジュームを行なう場合は、 CP_SUSRIRES を指定する。

必要に応じて、pcUnMap() によるマップを解除する。
以後、カードへのアクセスを行なってはいけない。

レジューム処理:

pcPowerCtl ( cardid, CP_RESUME ) によりカードの電源を ON とし、リターン値により以下の処理を行なう。

== 0 :
すでに電源 ON (ありえない)
== 1 :
電源を ON としたので、以下のような初期化処理を行なう。

IO / メモリのマップ
割り込みハンドラの登録
カードへのコンフィグレーションの設定

== ER_NODEV :
サスペンド中にカードが抜かれたか、別のカードに替えられたので、カードが抜かれた場合 ( CE_EJECT イベント ) と同様の処理を行なう。 CE_EJECT イベントは発生しない。
この場合、CE_EJECT イベントの場合と異なり、カード ID は既に無効となっている点に注意が必要となる。
マップID は有効のままなので必要に応じてアンマップを行なう。
== ER_ERDEV :
電源を ON してレディ状態にできなかった。
通常はあり得ないが、電源 OFF の状態のままとなる。

なお、サスペンド中のカードの出し入れに伴う処理は以下のようになる。

カードの排出:
ドライバのレジューム処理での pcPowerCtl() で ER_NODEV が戻る。
カードの入れ替え ( 同一カード ) :
入れ替えなしと同じ
ドライバのレジューム処理での pcPowerCtl() で (1) が戻る。
カードの入れ替え ( 別カード ) :
ドライバのレジューム処理での pcPowerCtl() で ER_NODEV が戻る。
レジューム完了後に入れ替えたカードに対する CE_INSERT イベントが発生する。
カードの新規挿入 :
レジューム完了後に新規挿入したカードに対する CE_INSERT イベントが発生する。

2.7 カードマネージャシステムコール

カードマネージャは、デバイスドライバに対して、以下のサービスを拡張システムコールとして提供する。

pcRegClient

クライアント登録／登録削除

【形式】

ERR pcRegClient(ID portid, W kind)

【パラメータ】

`portid`	: カードイベント受け付け用ランデブポートID
`kind`	: PC カード種別

【リターン値】

= 0 (ER_OK)	: 正常終了
< 0	: エラー (エラーコード)

【解説】

portid で指定した受け付け用ランデブポートを持つ、デバイスドライバをクライアントとして登録する、または登録を削除する。

kind != CK_NONE のときは、 kind で指定した種別の PC カードを対象とするドライバであることを登録し、 kind == CK_NONE のときは登録を削除する。
複数の種別の PC カードを対象とするドライバの場合は、 kind == CK_ANY として登録する。

登録したドライバは、1枚の PC カードとの対応のみが許されるため、同一のドライバで複数枚の PC カードを同時にサポートしたい時は、複数回登録を行なう必要がある。ただし、登録の削除では、指定したランデブポートでの登録をすべて削除するため 1 回の削除で良い ( 2 回目以降の削除では ER_NOEXS のエラーとなる)。

登録を削除したドライバが、挿入されている PC カードと対応づけられていた場合は、その対応は解除される。

【エラーコード】

`ER_PAR`	パラメータエラー ( `portid`, `kind`)
`ER_LIMIT`	登録数の制限を超えた
`ER_NOEXS`	登録されていない ( `kind == CK_NONE` のとき)

pcGetTuple

CIS タプル情報の取り出し

【形式】

WERR    pcGetTuple(ID cardid, W tuple, W order, UB* buf)

【パラメータ】

cardid カード ID

tuple 取り出すタプルコード(0 はすべてを対象)

order タプルコードの出現順の指定 (0 は最初タプル)

buf

取り出したタプルデータのバッファ
MAX_TUPLESZ バイト以上の大きさがなくてはいけない

`buf[0]`	:タプルコード
`buf[1]`	:タプルリンク( n : 0～255 )
`buf[2～ n + 1]`	:タプルデータ

【リターン値】

> 0	正常終了 (取り出したデータのバイト数 ( `= n + 2 <= MAX_TUPLESZ)` )
= 0	正常終了(該当のデータなし)
< 0	エラー (エラーコード)

【解説】

cardid により対応づけられたカードの CIS タプル情報のうち、 tuple で指定したタプルコードの order 番目のタプル情報を buf に取り出す。

order を 0 から順に増加させることにより、同一のタプルコードの情報を順次取り出すことができる。また、tuple == 0 とすることにより、 order で指定した位置の任意のタプル情報を取り出すことができる。

【エラーコード】

`ER_ID`	カード ID が不正
`ER_ADR`	アドレスが不正 ( `buf` )

pcMap

メモリ空間 / IO 空間のマップ

【形式】

WERR    pcMap(ID cardid, W offset, W len, UW attr, VP *addr)

【パラメータ】

`cardid`	カード ID
`offset`	マップするカード側のメモリ / IO 空間の開始アドレス
`len`	マップするカード側のメモリ / IO 空間のバイト長さ
`attr`	マップ属性 IO 空間のマップ: `CA_IOMAP` \| 以下の属性 `CA_16BIT, CA_IOCS16,CA_WAIT0～3, CA_ZWAIT, CA_SPEED, CA_IONOCHK` メモリ空間のマップ: 以下の属性 `CA_16BIT, CA_WPROTECT,CA_WAIT0～3, CA_ZWAIT, CA_SPEED` 無効な他の属性 ( `CA_xxx` ) の指定は単に無視される
`addr`	マップされた CPU 側のメモリ / IO 開始アドレス(戻り値)

【リターン値】

> 0	正常終了 (マップ ID)
< 0	エラー (エラーコード)

【解説】

cardid により対応づけられたカードの、 offset と len で指定したカード側のメモリ空間、または IO 空間を attr で指定した属性により CPU側のメモリ空間、または IO 空間にマップして、マップした開始アドレスを *addr に戻す。リターン値としてマップを識別するためのマップ ID が戻る。

メモリ空間のマップは、カードのコモンメモリのみ対象とし、属性メモリはマップすることはできない。実際のメモリ空間のマップは機種に依存した境界単位で行なわれ、通常は 4 KB単位となる。マップされる CPU 側のメモリ開始アドレスは使用可能メモリ空間の中から自動的に重複しないように割り当てられて *addr に戻される。
一度にマップできる最大サイズは機種に依存するため、できるだけ小さな単位 ( 64 KB 以下)でマップすることが望ましい。

IO 空間のマップでは、マップされたカード側の IO 開始アドレスに対応する CPU 側の IO 開始アドレスが *addr に戻される。 CPU 側とカード側の IO 空間が一致している場合は、 offset で指定した値と同じ値が戻されるが、一致していない場合は、offset とは異なる値が戻される。

マップ属性のうち、ウェイトに関しては、以下のいずれかの方法により指定するが、機種に依存しない絶対指定が望ましい。

絶対指定 ( CA_SPEED ) :

アクセス速度を 50 ns 単位の 1 ～ 255 の値により指定

ウェイトサイクル指定:

`CAZWAIT`	ゼロウェイト
`CAWAIT0`	追加ウェイトなし (標準)
`CAWAIT1`	追加ウェイト 1
`CAWAIT2`	追加ウェイト 2
`CAWAIT3`	追加ウェイト 3

カードが排出されたり、カード電源が OFF された場合は、そのカードに対するマップは無効になるが、マップした情報は保存されているため、 pcReMap() により再度マップすることができる。

IO 空間のマップでは、ハードウェアリソースマネージャを使用して IO 空間のチェック/登録が行われるが、 CA_IONOCHK 属性を付けたときはチェック/登録は行われない。

【エラーコード】

`ER_ID`	カード ID が不正
`ER_PAR`	パラメータエラー ( `offset`, `len` ) 指定した IO 空間は他で使用されている
`R_LIMIT`	マップ数が制限を超えた
`ER_NOSPC`	マップするメモリ空間、IO 空間が不足した
`ER_ADR`	アドレスが不正 ( `addr` )

pcReMap

メモリ空間 / IO 空間のリマップ

【形式】

ERR pcReMap(ID cardid, ID mapid)

【パラメータ】

`cardid`	カード ID
`mapid`	マップ ID

【リターン値】

= 0 ( `ER_OK` )	正常終了
< 0	エラー (エラーコード)

【解説】

cardid により対応づけられたカードに対して、 mapid で指定したマップを再度有効にする。

この機能は、カードが一度排出された後に、再度挿入された場合に、以前に行なったマップを再度有効にするために使用する。

リマップは、一度アンマップしてからマップすること機能的には同一であるが、メモリ空間のマップでは、一度アンマップすると以前と同じ CPU 側のメモリアドレスにマップされることは保証されない点に違いがある。

【エラーコード】

ER_ID カード ID またはマップ ID が不正

pcUnMap

メモリ空間 / IO 空間のアンマップ

【形式】

ERR pcUnMap(ID mapid)

【パラメータ】

mapid マップ ID

【リターン値】

= 0 ( `ER_OK` )	正常終了
< 0	エラー (エラーコード)

【解説】

mapid で指定したマップを解除する。

【エラーコード】

ER_ID

マップ ID が不正

pcReadMem

メモリの読み込み

【形式】

ERR pcReadMem(ID cardid, W offset, W len, UW attr, VP buf)

【パラメータ】

`cardid`	カード ID
`offset`	読み込みバイトオフセット
`len`	読み込みバイト長さ
`attr`	メモリ属性属性メモリ: `CA_ATTRMEM` \| 以下の属性 `CA_16BIT, CA_WPROTECT` コモンメモリ: 以下の属性 `CA_16BIT, CA_WPROTECT, CA_WAIT0～3, CA_ZWAIT, CA_SPEED` 無効な他の属性 ( `CA_xxx` ) の指定は単に無視される
`buf`	読み込みデータバッファ

【リターン値】

= 0 ( `ER_OK` )	正常終了
< 0	エラー (エラーコード)

【解説】

cardid により対応づけられたカード上のメモリ ( コモンメモリ / 属性メモリ ) の offset から len バイトを buf に読み込む。

カード上の属性メモリは、偶数アドレスのみ有効であるため、偶数アドレスのバイトだけを連続して並べたバイト列として読み込まれる。したがって offset としてはカード上の実際のオフセットの 1 / 2 の値を指定する必要がある。

【エラーコード】

`ER_ID`	カード ID が不正
`ER_PAR`	パラメータエラー ( `offset, len` )
`ER_ADR`	アドレスが不正 ( `buf` )

pcWriteMem

メモリの書き込み

【形式】

ERR pcWriteMem(ID cardid, W offset, W len, UW attr, VP buf)

【パラメータ】

`cardid`	カード ID
`offset`	書き込みバイトオフセット
`len`	書き込みバイト長さ
`attr`	メモリ属性属性メモリ: `CA_ATTRMEM` \| 以下の属性 `CA_16BIT, CA_WPROTECT` コモンメモリ: 以下の属性 `CA_16BIT, CA_WPROTECT, CA_WAIT0～3, CA_ZWAIT, CA_SPEED` 無効な他の属性 ( `CA_xxx` ) の指定は単に無視される
`buf`	書き込みデータバッファ

【リターン値】

= 0 ( `ER_OK` )	正常終了
< 0	エラー (エラーコード)

【解説】

cardid により対応づけられたカード上のメモリ (コモンメモリ / 属性メモリ)の offset から len バイトに buf の内容を書き込み。

カード上の属性メモリは、偶数アドレスのみ有効であるため、偶数アドレスのバイトだけを連続して並べたバイト列として書き込まれる。したがって offset としてはカード上の実際のオフセットの 1 / 2 の値を指定する必要がある。

【エラーコード】

ER_ID	カード ID が不正
ER_PAR	パラメータエラー(offset, len)
ER_ADR	アドレスが不正(buf)

pcGetStat

カード状態の取り出し

【形式】

WERR    pcGetStat(ID cardid)

【パラメータ】

cardid カード ID

【リターン値】

> 0	正常終了( カード状態 ( `CardStat` 構造体) )
< 0	エラー (エラーコード)

【解説】

cardid により対応づけられたカードの状態を取り出し、リターン値として戻す。

戻される値は、CardStat 構造体の値を W にキャストした値となる。

【エラーコード】

ER_ID

カード ID が不正

pcDefInt

割り込みハンドラの登録 / 登録解除

【形式】

WERR    pcDefInt(ID cardid, T_DINT *dint, IntVector vec, UW par)

【パラメータ】

`cardid`	カード ID
`dint`	割り込みハンドラ定義情報
`vec`	割り込みベクトル (0 : 自動割り当て)
`par`	割り込みハンドラへ渡すパラメータ

【リターン値】

>= 0	正常終了 (対応する割り込みベクトル)
< 0	エラー (エラーコード)

【解説】

cardid により対応づけられたカードからの割り込みハンドラを定義する。割り込みハンドラの属性は TA_HLNG 指定でなくてはいけない。

vec によりカードに対応する割り込みベクトルを指定する。 vec == 0 を指定した場合は自動的に利用可能な割り込みベクトルを割り当てる。通常は、vec == 0 として使用する。

指定した vec が割り当てられない場合は、エラーとなる。

リターン値としてカードに割り当てられた割り込みベクトルの値を戻す。

割り込みのリセットなどは自動的に行わなれるため、割り込みハンドラ内で行なう必要はない。

割り込みハンドラは以下の形式となる。

    VOID    inthdr(UW par)

カードからの割り込みを使用しない場合も、カードを I/O カードとして使用する場合は、 dint == NULL として pcDefInt() を実行しなければならない。

dint.inthdr == NADR とした場合は、カードからの割り込みは発生させるが、割り込みハンドラは登録しないので、クライアントのデバイスドライバは、リターン値として戻る割り込みベクトルに対応した割り込みハンドラを自分で定義する必要がある。

この場合、対応ベクトルの割り込みの許可、発生した割り込みのリセットなどはデバイスドライバ側で行なわなくてはならない。また par は無視される。

割り込みハンドラの削除は dint == NULL として実行する。

カードが排出されたり、カードの電源を OFF したりしたは、割り込みハンドラは自動的に解除されて割り込みは禁止される。そのため、再挿入時や電源 ON 時には、再度、 pcDefInt() を実行して割り込みハンドラを設定する必要がある。

カードが排出された場合や、 pcDefInt(dint == NULL) として明示的に割り込みハンドラを削除した場合は、割り当てられた割り込みベクトルも解放されるため、再度 pcDefInt() を行なった場合に同一の割り込みベクトルが割り当てられることは保証されない。

ただし、電源を OFF した場合は、割り込みベクトルは解放されないため、再度の pcDefInt() で、割り当てされる割り込みベクトルは以前と同じとなることが保証される。

以下に動作をまとめる。

dint == NULL: カードからの割り込みを発生させない。
dint.inthdr != NADR で割り込みハンドラを登録していた場合は、割り込みハンドラを解除する。対応ベクルの割り込みは禁止する。
dint.inthdr == NADR: カードからの割り込みを発生させる。
対応ベクトルの割り込みハンドラは登録しない。対応ベクルの割り込みは禁止する。
dint.inthdr != NADR: カードからの割り込みを発生させる。
対応ベクトルの割り込みハンドラを登録する。対応ベクトルの割り込みは許可する。

【エラーコード】

`ER_ID`	カード ID が不正
`ER_PAR`	パラメータエラー ( `dint->intatr`, `vec` が不正)
`ER_BUSY`	割り込みベクトルの空きがない。`vec` は使用済み。
`ER_ADR`	アドレスが不正 ( `dint` )

pcPowerCtl

カードの電源制御

【形式】

ERR pcPowerCtl(ID cardid, UW power)

【パラメータ】

cardid カード ID

power

電源制御

`CP_POWEROFF`	カードの電源を OFF
`CP_POWERON`	カードの電源を ON
`CP_SUSPEND`	サスペンド状態 (電源 OFF)
`CP_RESUME`	レジューム状態 (電源 ON)
`CP_SUSRIRES`	サスペンド状態(RI レジューム許可)
`CP_POFFREQ ( tm )`	`tm` 秒後にカードの電源を OFF

【リターン値】

= 1	正常終了 (実際にカードの電源を ON / OFF した)
= 0	正常終了 (すでにカードは電源を ON / OFF されている(変化なし))
< 0	エラー (エラーコード)

【解説】

cardid により対応づけられたカードへの電源供給を制御する。

CP_POWEROFF :: カードの電源を OFF する。
以後のカードへのアクセスはできなくなる。
カードに対するマップは無効となる (マップ情報は残っているため、マップ ID は有効)。
カードに対する割り込みハンドラは解除される (割り込みベクトルは解放されない)。
CP_SUSPEND :: カードの電源を OFF し、サスペンド状態に移行する。
処理内容は CP_POWEROFF と同様。
CP_POWERON :: カードへの電源を ON する。
カードのリセット処理を行なった後、レディ状態になるのを待ってから戻る。待ちに入る点に注意が必要である。
カードをレディ状態にできなかった場合は、 ER_ERDEV を戻し、カードは電源 OFF の状態のままとなる。
カードが抜かれてた場合は、ER_NODEV が戻るので、クライアントドライバはカードが抜かれたときに処理を行なう必要がある。この場合、カードID は既に無効となっているため、カードへのアクセスはできない。ただし、マップ ID は有効なため、不要であればアンマップしなくてはいけない。
なお、この場合は、 CE_EJECT のカードイベントは発生しない点に注意が必要である。
カードがレディ状態になっても、カード側の状態は初期化されているため、ドライバはカードのコンフィグレーション、マップ、割り込みハンドラの登録などの処理を行なう必要がある。
CP_RESUME :: カードへの電源を ON し、レジューム状態に移行する。処理内容は CP_POWERON と同様。
CP_SUSRISUS :: モデムカードの場合に、RI 信号によるレジュームを可能として、サスペンド状態に移行する。
処理内容は CP_POWEROFF と同様であるが、レジュームを可能とするために実際のカード電源は ON のままとなる。
CP_POFFREQ ( tm ) :: tm 秒後にカードの電源を OFF する。
この要求を受け付けた時点では、まだ電源は OFF しないが、 (リターン値 1 (実際にカードの電源を ON / OFF した) を戻す。
CP_POWERON を行った時点で、まだ電源 OFF していなかったときは、 0 が戻り、すでに電源 OFF していたときは 1 が戻る。
tm は秒単位であり、-0 ～ +2 秒以内の誤差となる。
tm が 0 のとき、CP_POWEROFF と同じ動作となる。

カードが挿入された時点では、カードへの電源は ON となっており、ドライバが pcPowerCtl() により電源 OFF としない限り、電源は ON の状態のままとなる。

【エラーコード】

`ER_ID`	カード ID が不正
`ER_PAR`	パラメータエラー ( `power` )
`ER_NODEV`	カードが抜かれてた ( `CP_POWERON` / `CP_RESUME` 指定時)
`ER_ERDEV`	カードの異常 ( `CP_POWERON` / `CP_RESUME` 指定時)

pcSuspend

カードのサスペンド制御

【形式】

VOID    pcSuspend(Bool start)

【パラメータ】

`start`	True: サスペンド開始
	False: サスペンド終了

【リターン値】

なし

【解説】

システムのサスペンド処理をカードマネージャに通知する。

この関数はデバイス管理による、サスペンド処理のために用意されており、以下の通りに呼び出されなくてはいけない。

        pcSuspend(True);
        <各デバイスのサスペンド移行処理>
        pcSuspend(False);

【エラーコード】

なし

pcResume

カードのレジューム制御

【形式】

VOID    pcResume(Bool start)

【パラメータ】

`start`	True : レジューム開始
	False: レジューム終了

【リターン値】

なし

【解説】

システムのレジューム処理をカードマネージャに通知する。

この関数はデバイス管理による、レジューム処理のために用意されており、以下の通りに呼び出されなくてはいけない。

        pcResume(True);
        <各デバイスのレジューム移行処理>
        ( <デバイス管理の呼び出し許可> )
        pcResume(False);

pcResume ( False ) の処理の結果、デバイス管理の呼び出しが発生する可能性があるため、デバイス管理の呼び出しは許可されていなくてはいけない。

【エラーコード】

なし

この章の目次にもどる
前頁:第1章デバイスドライバ共通仕様にもどる
次頁:第3章ハードウェアリソースマネージャにすすむ

CE_INSERT イベント ( カード挿入 )

CE_EJECT イベント ( カード排出 )

CE_BATTERY イベント ( カードバッテリ警告 / 異常 )

サスペンド / レジューム処理

サスペンド処理:

レジューム処理:

【形式】

【パラメータ】

【リターン値】

【解説】

【エラーコード】

【形式】

【パラメータ】

【リターン値】

【解説】

【エラーコード】

【形式】

【パラメータ】

【リターン値】

【解説】

【エラーコード】

【形式】

【パラメータ】

【リターン値】

【解説】

【エラーコード】

【形式】

【パラメータ】

【リターン値】

【解説】

【エラーコード】

【形式】

【パラメータ】

【リターン値】

【解説】

【エラーコード】

【形式】

【パラメータ】

【リターン値】

【解説】

【エラーコード】

【形式】

【パラメータ】

【リターン値】

【解説】

【エラーコード】

【形式】

【パラメータ】

【リターン値】

【解説】

【エラーコード】

【形式】

【パラメータ】

【リターン値】

【解説】

【エラーコード】

【形式】

【パラメータ】

【リターン値】

【解説】

【エラーコード】

【形式】

【パラメータ】

【リターン値】

【解説】

【エラーコード】

`CE_INSERT` イベント ( カード挿入 )

`CE_EJECT` イベント ( カード排出 )

`CE_BATTERY` イベント ( カードバッテリ警告 / 異常 )
